地下综合管廊

地下综合管廊工程

2016-5-12 9:55:00 来源:



 地下综合管廊工程

1. 管廊介绍

定义地下综合管廊又称共同沟,它是实施统一规划、设计、施工和维护,建于城市地下用于敷设市政公用管线的市政公用设施。是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。

建设意义地下综合管廊系统不仅解决城市交通拥堵问题,还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。此外,该系统还具有一定的防震减灾作用。

政策指导国务院办公厅关于推进城市地下综合管廊建设的指导意见(国办发〔2015〕61号)于2015年8月10日公布。工作目标是到2020年,建成一批具有国际先进水平的地下综合管廊并投入运营,反复开挖地面的“马路拉链”问题明显改善,管线安全水平和防灾抗灾能力明显提升,逐步消除主要街道蜘蛛网式架空线,城市地面景观明显好转。

规范标准2015年6月1日起实施的《城市综合管廊工程技术规范》(GB50838-2015),对2012年版本的《城市综合管廊工程技术规范》进行了较大的修改和完善。本版规范强调原则上所有管线必须入廊,但也扩充了综合管廊的分类,新增了缆线管廊。

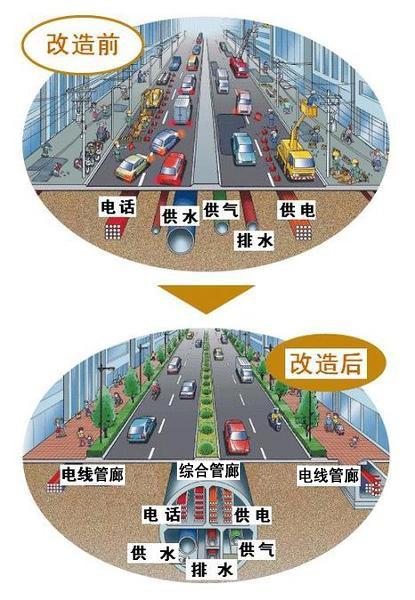

图1  城市地下管线改造前后对比示意图

图2  城市综合管廊规划示意图

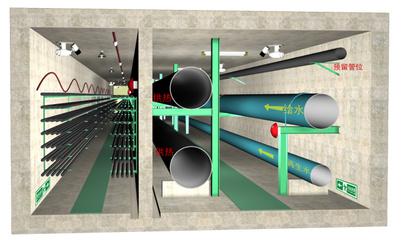

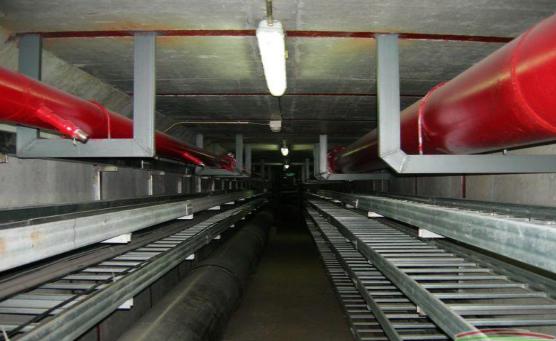

图3  城市综合管廊内部效果图

断面形式:综合管廊的标准断面应根据容纳的管线种类、数量、施工方法综合确定。采用明挖现浇施工时宜采用矩形断面,采用明挖预制装配施工时宜采用矩形断面或圆形断面,采用非开挖技术时宜采用圆形断面、马蹄形断面。

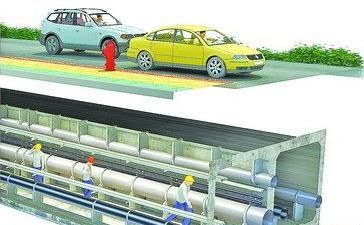

       图4  矩形断面综合管廊

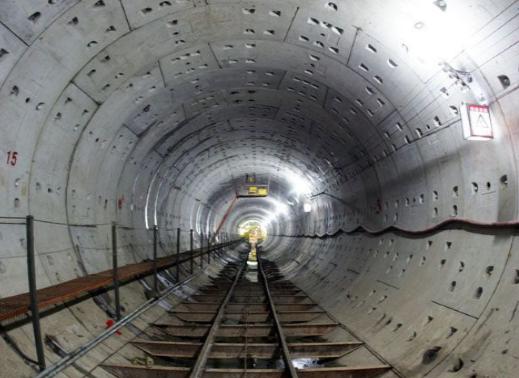

      图5  天津海河综合管廊-盾构圆形断面

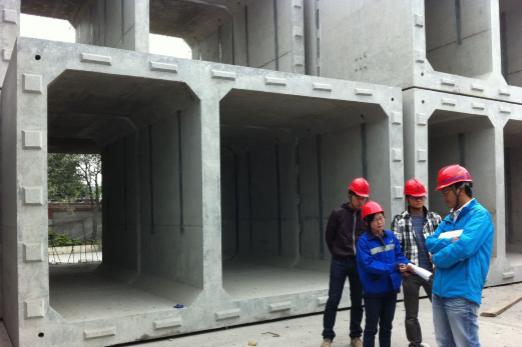

   图6  综合管廊预制件

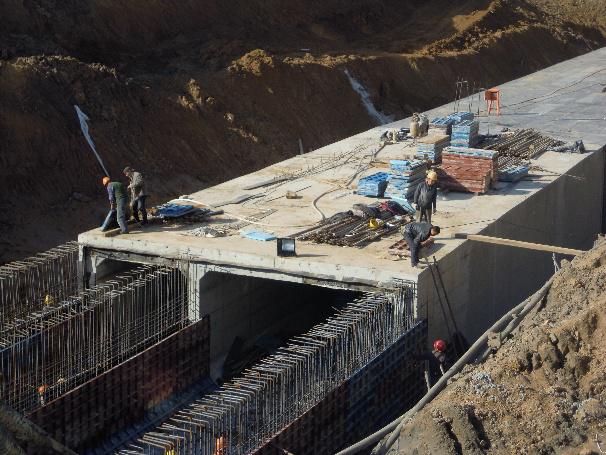

                                                             图7  长春地下综合管廊现浇结构

2. 技术服务

服务范围:地下综合管廊工程施工准备期安全风险评估、现场安全风险管理与服务、现场风险及隐患排查等安全风险咨询。

成果提交:(1)施工准备期安全风险评估报告;(2)现场巡视周报、月报;(3)现场风险及隐患排查报告。

1)安全风险评估

Ø 施工准备期安全风险评估

评估目的通过对地质核查、设计文件、施工组织设计(包括专项施工方案)的全面分析评估,结合施工条件(施工设备、工艺、工序等)进行风险评估,提出安全风险控制的优化措施和建议,为施工阶段风险管控提供参考。

评估对象城市地下综合管廊工程和影响范围内的周边环境。

评估成果施工准备期工程安全风险评估报告;

          与原勘察、环境调查资料差异性较大的地质条件、环境条件风险评估报告;

          施工过程中需重点控制的重大安全风险源清单。

2)现场巡查

按照安全风险管理咨询工作方案,在工程建设阶段,通过现场安全风险巡视,抽查土建工程施工过程中的存在安全风险,提出风险管理建议或措施,并进行跟踪反馈。

现场巡查作为安全风险管理的主要风险把握手段之一,实现了对现场安全风险的有效管理。随着施工现场进度或某分部分项工程的完成,及时识别新的风险源,并纳入风险源的跟踪管理。通过现场巡查,能更好地、动态地掌握风险源的状态,及时发现风险点,提出风险规避措施建议,提请有关方面实施控制,从而降低地下管廊工程安全风险。安全风险现场巡查与跟踪框图如下所示:

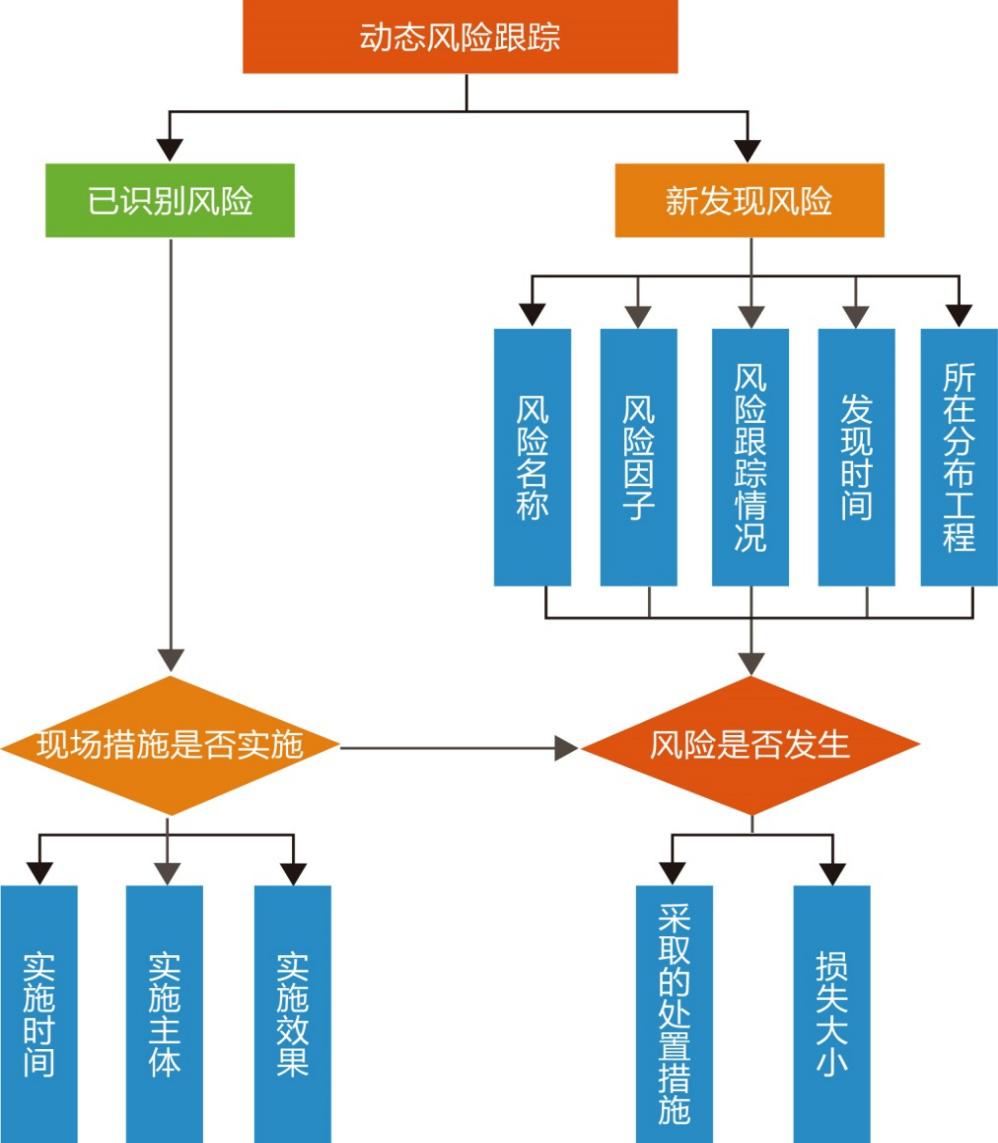

图8  安全风险现场巡查与跟踪框图

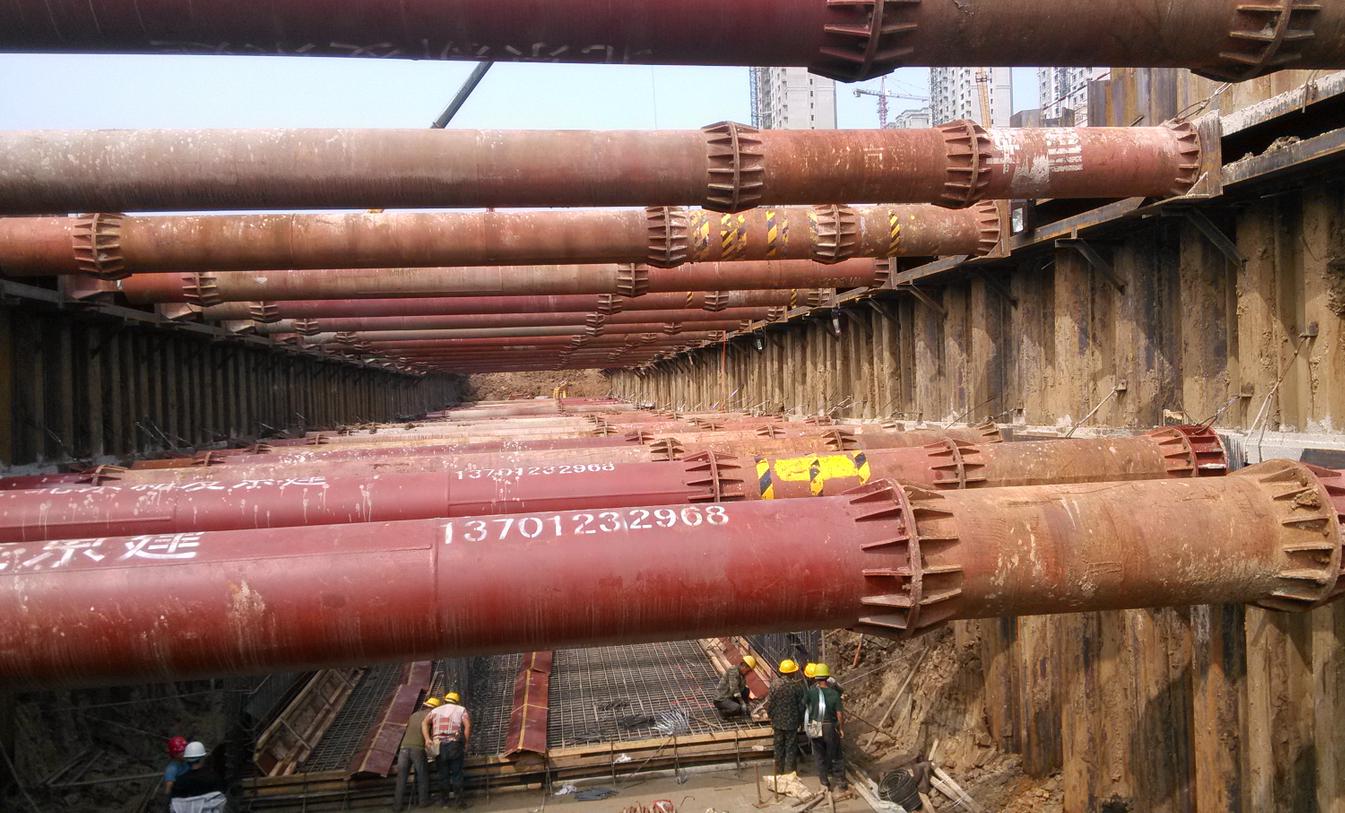

图9  长春综合管廊现场巡查

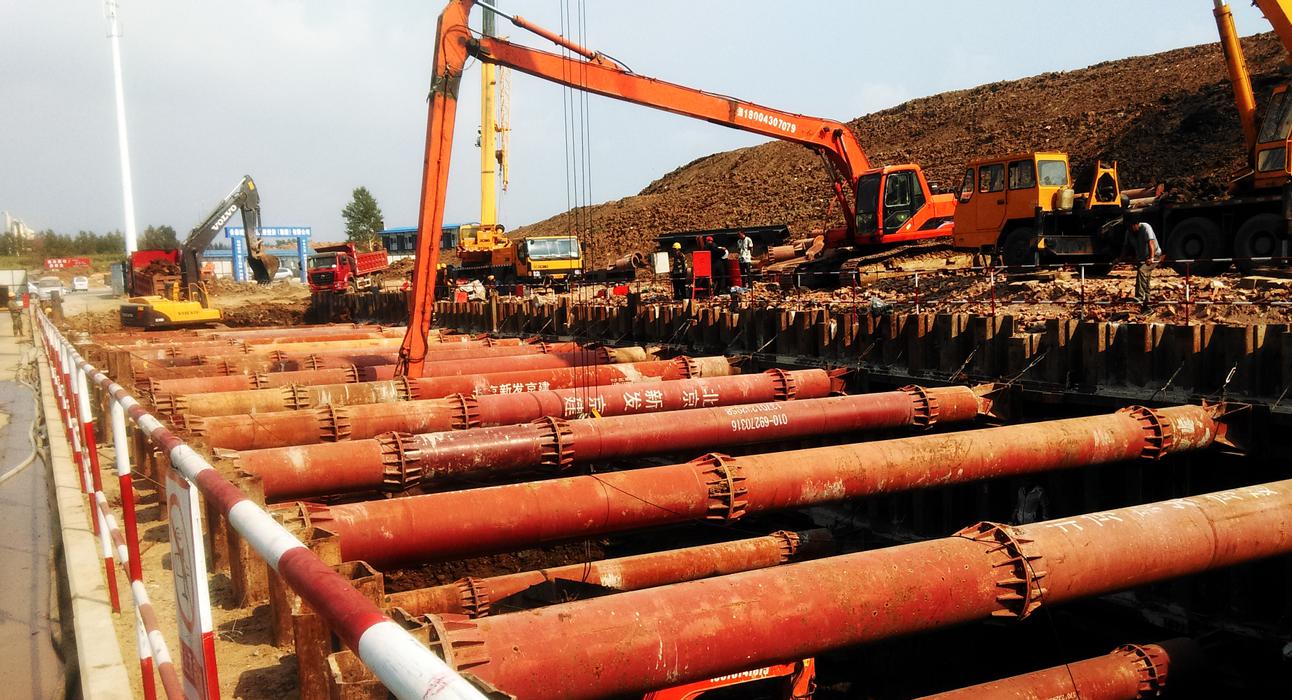

图10  长春综合管廊现场巡查

图11  长春综合管廊现场巡查

 图12  长春综合管廊现场巡查

3)专家排查

按照安全风险管理咨询工作方案,在工程建设阶段,通过专家组现场安全风隐患险排查,排查土建工程施工过程中的存在安全风险,提出风险管理建议或措施,形成专家排查报告,并进行跟踪反馈。

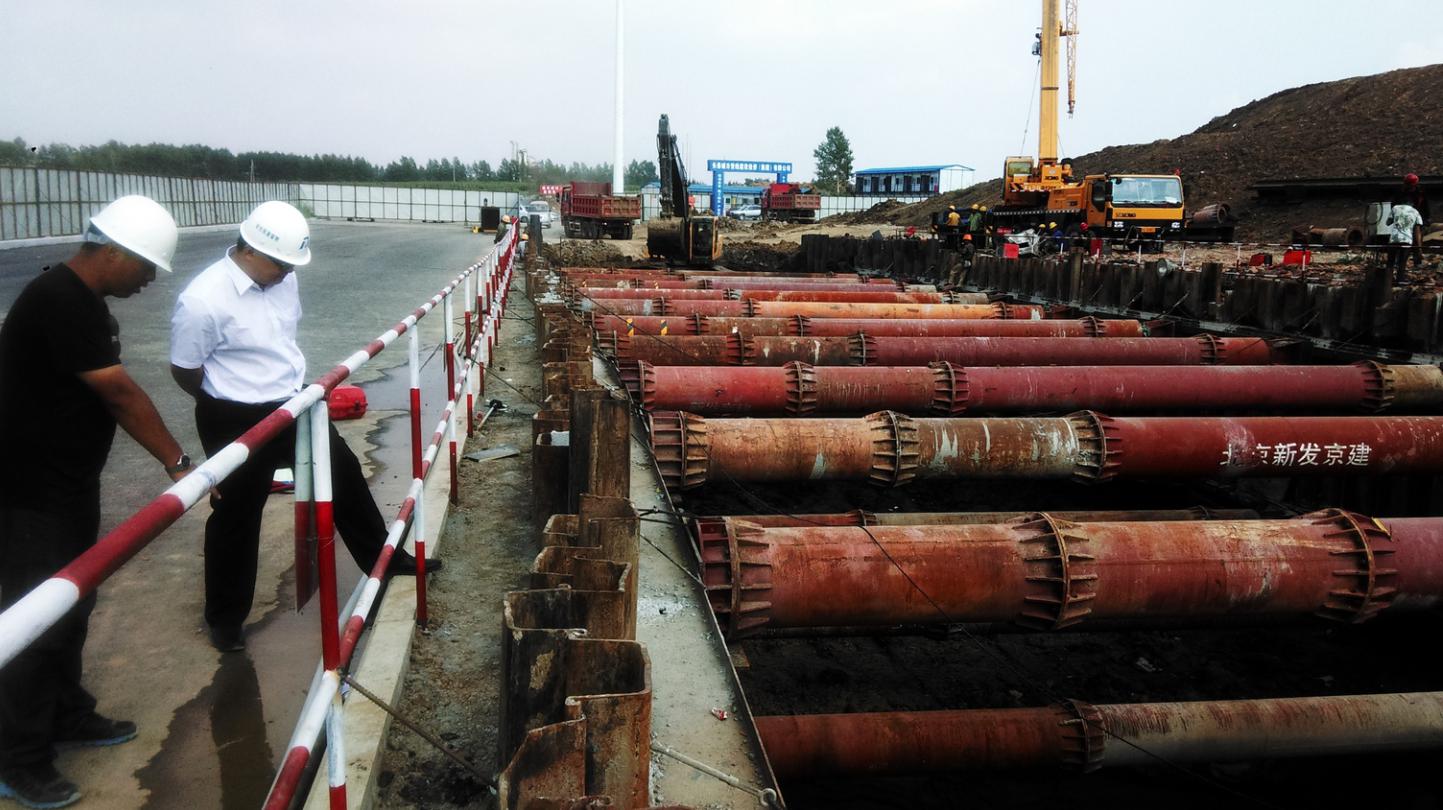

图13  专家现场排查

图14  专家座谈提出建议

3. 相关业绩

            长春市地下综合管廊工程-南部新城乙六路(芳草街-甲三路)地下综合管廊工程安全风险咨询服务
