系统集成

盾构在线监控系统

2015-1-14 15:59:00 来源:

风险和环境安全的实时监侧管理。但盾构法施工也存在盾构选型不匹配、盾构机淹没、盾构突泥喷涌、盾构偏移等安全质量事故,“盾构在线监侧系统”是一套实现对盾构推进过程中的各项施工参数(包括盾构姿态控制情况)在线实时监测、预警、报警,方便施工管理人员掌控盾构区间整体风险状况,明确管控重点,并提供强大的数据分析功能,能够全面地对盾构施工的风险状况进行分析,做出正确的判断和决策的系统产品。通过本产品的应用,既能实现对轨道交通工程建设盾构机施工参数的过程监控与预警管理,还能将盾构施工数据永久保存,为研究与提高盾构法施工技术的可靠性与针对f}得供数据依据。

产品特点或亮点:


  • 实时在线监测:系统直接从盾构机备份数据库实时读取数据,采集频率最低延时可控制在1秒以内,能够实时监测盾构机各项掘进参数信息。同时,系统只从备份数据库中提取数据,不对盾构机施工进行远程控制,也保证了盾构施工的安全。
  • 海量数据处理能力:能够对每秒产生的海量盾构监测数据进行数据存储、分析和预警处理,实现数据的高效利用。
  • 强大的数据分析能力:盾构机参数具有较强的专业性,系统从盾构机获取关键参数信息后,进行分类分析处理,利用图表、GIS等直观的形式提示管理人员掌握盾构机的施工状态、安全状态以及姿态控制情况。
  • 先进的预警机制:建立预警模型,第一时间分析出土量、土仓压力、推力、掘进速度、注浆量等关键信息,并自动产生预警信息,提醒相关责任人。
  • 融合GIS,实现直观展示:系统融合了GIS(地理信息系统),实现对盾构施工进度、周边建(构)物沉降情况、所处地层信息的融合展示,以全面掌控盾构区间的安全状态。
  • 规范的界面设计:具备报表、图表的多种展现形式,提供友好的提示框指引用户操作。

产品应用:

城市轨道交通工程建设项目、铁路工程建设项目、市政管道项目以及其他采用盾构法施工的项目。

本产品已经成功应用到广州、长沙、南宁等城市的轨道交通工程建设项目。

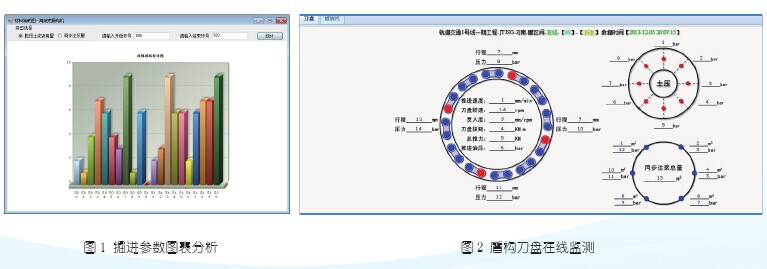

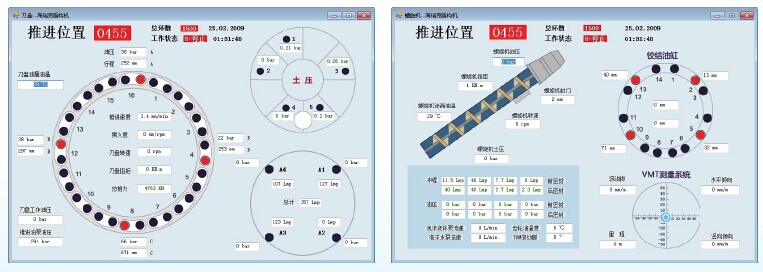

产品应用示例图:
